Системы учета электроэнергии

Системы коммерческого учета электроэнергии традиционно разделяют на два класса — для использования на оптовом и розничном рынках электроэнергии. При этом используется терминология, не отражающая сути, но «прижившаяся» в отрасли:

• На оптовом рынке используется АИИС КУЭ (Автоматизированная информационно-измерительная система коммерческого учета электроэнергии)
• На розничном рынке (при расчетах с гарантирующим поставщиком) — АСКУЭ (Автоматизированная система коммерческого учета электроэнергии)

Различия между этими классами обусловлены назначением и техническими требованиями, которые предъявляются к системам. Так, АИИС КУЭ для оптового рынка должны соответствовать требованиям Приложения 11.1 к Положению о получении статуса субъекта оптового рынка, в котором регламентируются все параметры системы измерения, учета, сбора, передачи и обработки данных. АСКУЭ розничного рынка строится в соответствии с Основными положениями функционирования розничных рынков электроэнергии (ПП № 530), в котором регламентируется только почасовой учет и классы точности средств измерения и учета.

АИИС КУЭ (АСКУЭ) - Матрица

АИИС КУЭ Smart IMS — это информационно-измерительная система на базе оборудования производства ООО "Матрица", ориентированная на ... http://matritca.ru/produktsiya/aiis-kue-askue

Тем не менее, с технической точки зрения, обе системы в части, устанавливаемой непосредственно на энергообъекте (уровень информационно-измерительного комплекса — ИИК), идентичны. В ИИК входят измерительные трансформаторы, вторичные цепи, счетчики и сеть сбора и передачи данных на объекте.

Существенные различия появляются в способе передачи данных по сетям общего доступа, построении центра сбора и обработки информации, а так же объема требований к документации.

Особенности учета на розничном рынке с 2012 г.

До 2011 года включительно АИИС КУЭ требовалась в основном предприятиям в качестве «входного билета» на оптовый рынок.

После 1 января 2012 года, в связи с принятием Основных положений функционирования розничных рынков электроэнергии (ПП № 530) и расширением возможностей по выбору способа расчета за электроэнергию с гарантирующим поставщиком, АСКУЭ становится серьезным инструментом, позволяющим экономить на оплате электроэнергии уже на розничном рынке.

С 1 января 2012 г. введены 6 ценовых категорий нерегулируемых цен на розничных рынках:

• Первая ценовая категория. Учет осуществляется в целом за расчетный период;
• Вторая ценовая категория. Учет осуществляется по зонам суток расчетного периода;
• Третья ценовая категория. Почасовой учет, стоимость услуг по передаче в одноставочном выражении;
• Четвертая ценовая категория. Почасовой учет, стоимость услуг по передаче в двухставочном выражении;
• Пятая ценовая категория. Почасовое планирование и учет, стоимость услуг по передаче в одноставочном выражении;
• Шестая ценовая категория. Почасовое планирование и учет, стоимость услуг по передаче в двухставочном выражении.

Фактически это означает, что Потребитель, желающий выбирать наиболее подходящий для него способ расчетов за электроэнергию и проводить мероприятия по повышению энергоэффективности, должен использовать АСКУЭ для коммерческого учета.

Структура АИИС КУЭ

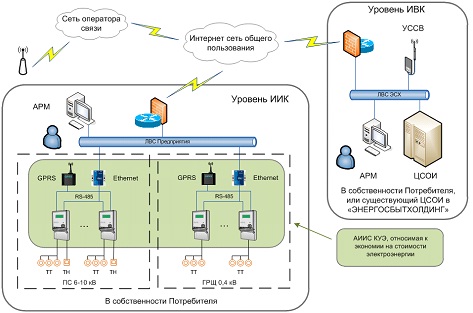

Структура АИИС КУЭ, используемая для расчетов на оптовом рынке, представлена на рисунке. Это базовая, наиболее экономная система, рассчитанная на работу с небольшим (первые десятки) количеством точек измерения электроэнергии:

При планировании АИИС КУЭ для наших Заказчиков мы обычно принимаем во внимание следующие моменты:

• Срок окупаемости АИИС КУЭ должен составить не более 1 — 2 лет;
• Замена и поверка измерительных трансформаторов не требуется в случае, если Потребитель, или смежная сетевая организация поддерживают средства измерения электроэнергии в надлежащем состоянии;
• Строительство собственного центра сбора и обработки информации (ЦСОИ) и автоматизированного рабочего места (АРМ) у Потребителя — дополнительная возможность, в базовом варианте предполагается использование ЦСОИ «ЭНЕРГОСБЫТХОЛДИНГ» с доступом персонала Потребителя на сервер через WEB интерфейс.

Документация АИИС КУЭ

Главное отличие АИИС КУЭ, предназначенной для расчетов на оптовом рынке, от розничной АСКУЭ — набор необходимой документации. Для подтверждения соответствия АИИС КУЭ требованиям ОРЭМ, необходимо разработать и предоставить в ОАО «АТС» следующие документы:

• Проектная документация:
  • Техническое задание;
  • Техно-рабочий проект.
• Эксплуатационная документация:
  • Перечень входных данных;
  • Перечень выходных данных;
  • Технологическая инструкция;
  • Руководство пользователя;
  • Инструкция по оформлению и ведению базы данных;
  • Инструкция по эксплуатации;
  • Формуляр — Паспорт.
• Метрологическая документация:
  • Сертификат об утверждении типа СИ, описание типа СИ, методика поверки;
  • Методика выполнения измерений, аттестованная Федеральным агентством по техническому регулированию и метрологии;
  • Паспорта-протоколы измерительного комплекса.
• Документация для установления соответствия АИИС КУЭ требованиям ОРЭМ:
  • Программа и методика испытаний по установлению соответствия;
  • Протоколы предварительных испытаний;
  • Расчет коэффициента класса качества.

При создании АСКУЭ розничного рынка в обязательном порядке потребуется проектная документация (раздел 1), и, на усмотрение Потребителя, эксплуатационная документация (раздел 2), что фактически и определяет разницу в стоимости систем.

В случае, когда Потребитель еще не определился с выходом на ОРЭМ, имеет смысл задуматься о построение АСКУЭ по требованиям оптового рынка, но на первом этапе подготовить комплект документов, необходимых для РРЭ. В этом случае в дальнейшем можно будет достаточно просто провести «апгрейд» системы до уровня ОРЭМ.

Оценка стоимости АИИС КУЭ

Для иллюстрации возможных подходов при строительстве АИИС КУЭ, приведем оценку стоимости фактически одной и той же системы на 4 точки измерения, но с разными функциональными возможностями и предназначенными для разных целей:

№ Вид работ Бюджетная
АИИС КУЭ Функциональная
АИИС КУЭ Розничная
АИИС КУЭ 1 Проектная документация 330 000 330 000 330 000 2 Эксплуатационная документация 140 000 140 000 Решение Заказчика 3 Метрологическая документация 380 000 380 000 Не требуется 4 Документация по установлению соответствия 100 000 100 000 Не требуется 5 Замена ТТ, ТН, поверка Не требуется Не требуется Не требуется 6 Счетчики, сеть сбора и передачи данных 340 000 340 000 340 000 7 Центр сбора и обработки информации Не требуется 2 500 000 Не требуется 8 Автоматизированное рабочее место Не требуется 200 000 200 000   Итого: 1 290 000 3 990 000 870 000   В расчете на одну точку измерения: 322 000 998 000 218 000

Цены приведены в рублях, без учета НДС и актуальны на 2010 г.

По индивидуальной договоренности с Потребителем ООО «ЭНЕРГОСБЫТХОЛДИНГ» может полностью или частично профинансировать строительство АИИС КУЭ за счет собственных средств по принципу энергосервисного договора с оплатой из экономии, полученной от работы на ОРЭМ.
